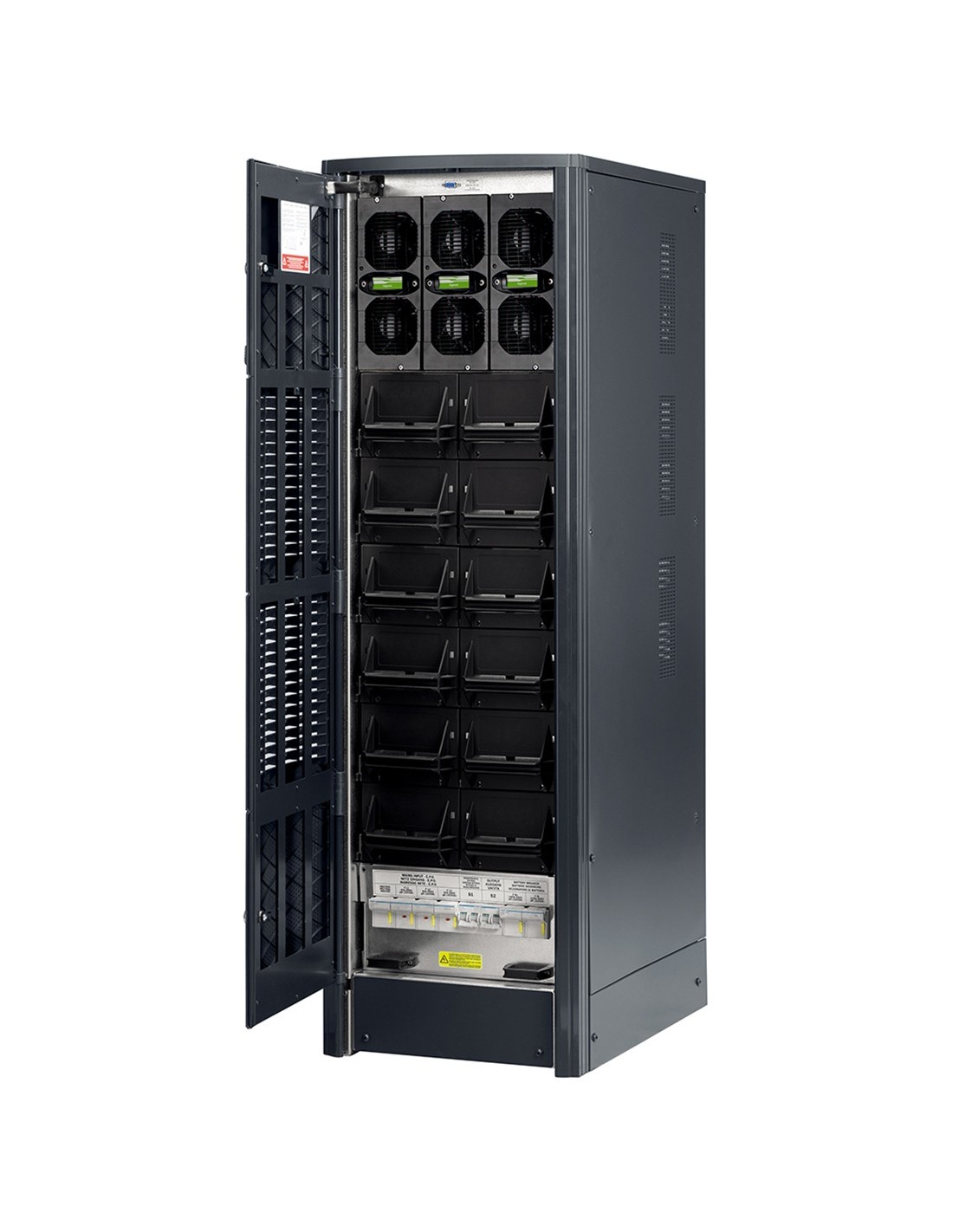

TRIMOD HE
Gli UPS TRIMOD HE sono gruppi di continuità trifase con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, architettura modulare, con possibilità di configurazione N+X ridondante. Sono composti da singoli moduli monofase ridondanti e autoconfigurabili ed erogano una potenza nominale da 10 a 80kW, sono equipaggiati con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno degli UPS in un apposito vano o in uno o più armadi esterni.
Legrand TRIMOD HE 20kVA/kW 400V 10min. Topologia UPS: Doppia conversione (online), Potenza in uscita: 20 kVA, Potenza in uscita: 20000 W. Tipo interfaccia seriale: RS-232. Tecnologia batteria: Acido piombo (VRLA), Voltaggio della batteria: 12 V, Tempo di salvataggio minimo a pieno carico: 0,23333333333333 min. Fattore di forma: Tower, Colore del prodotto: Nero, Tipo di display: LCD. Larghezza: 414 mm, Profondità: 628 mm, Altezza: 1370 mm
| Caratteristiche |
| Topologia UPS | Doppia conversione (online) |
| Potenza in uscita | 20 kVA |
| Potenza in uscita | 20000 W |
| Forma d'onda | Onda sinusoidale pura |
| Tensione operativa in entrata (min) | 380 V |
| Tensione operativa in entrata (max) | 415 V |
| Frequenza di ingresso | 45/65 Hz |
| Tensione operativa di uscita (min) | 380 V |
| Tensione di uscita (max) | 415 V |
| frequenza output | 50/60 Hz |
| Regolazione della frequenza di uscita | -2 - 2 Hz |
| Regolazione della tensione di uscita | -1 - 1% |
| Corrente massima | 115,2 A |
| Numero di fasi di ingresso | 3 |
| Numero di fasi di uscita | 3 |
| Efficienza | 96% |
| Efficienza (modalità ECO) | 99% |
| Fattore di potenza di ingresso | 1 |
| Fattore di cresta | 3:1 |
| modalità ECO | Sì |
| Spegnimento di emergenza (EPO) | Sì |
| Voltaggio in uscita Total Harmonic Distortion (THD) | 2% |
| Ingresso corrente Total Harmonic Distortion (THD) | 3% |
| Emissione acustica | 62 dB |
| Allarmi sonori | Sì |
| Protocolli di gestione | Network management,Simple Network Management Protocol (SNMP) |
| Riavvio automatico | Sì |
| Tipologia alimentazione | AC |
| Connettività |
| Interfaccia seriale | Sì |
| Tipo interfaccia seriale | RS-232 |
| Porta RS-232 | 2 |
| Connettore Emergency Power Off (EPO) | Sì |
| Batteria |
| Tecnologia batteria | Acido piombo (VRLA) |
| Voltaggio della batteria | 12 V |
| Tempo di salvataggio minimo a pieno carico | 0,23333333333333 min |
| Corrente di carica | 1,5 A |
| Batteria scambio a caldo | Sì |
| Partenza a freddo | Sì |
| Design |
| Fattore di forma | Tower |
| Colore del prodotto | Nero |
| Modulare | Sì |
| Tipo di display | LCD |
| Indicatori LED | Sì |
| Codice di protezione internazionale (IP) | IP21 |
| Certificazione | CE, EAC, CMIM, EN 62040-1, EN 62040-2, EN 62040-3 |
| Condizioni ambientali |
| Intervallo temperatura di funzionamento | 0 - 40 °C |
| Intervallo di temperatura | -20 - 50 °C |
| Range di umidità di funzionamento | 0 - 95% |
| Altitudine di funzionamento | 0 - 1000 m |
| Dimensioni e peso |
| Larghezza | 414 mm |
| Profondità | 628 mm |
| Altezza | 1370 mm |
| Peso | 279 kg |
| Larghezza imballo | 414 mm |
| Profondità imballo | 356,2 mm |
| Altezza imballo | 1370 mm |
| Peso dell'imballo | 286,6 kg |
| Dati logistici |
| Quantità per pallett | 1 pz |
| Larghezza scatola principale | 800 mm |
| Lunghezza del cartone principale | 1200 mm |
| Altezza scatola principale | 1610 mm |
| Peso del cartone principale | 301,7 kg |
| Quantità per cartone principale | 1 pz |
