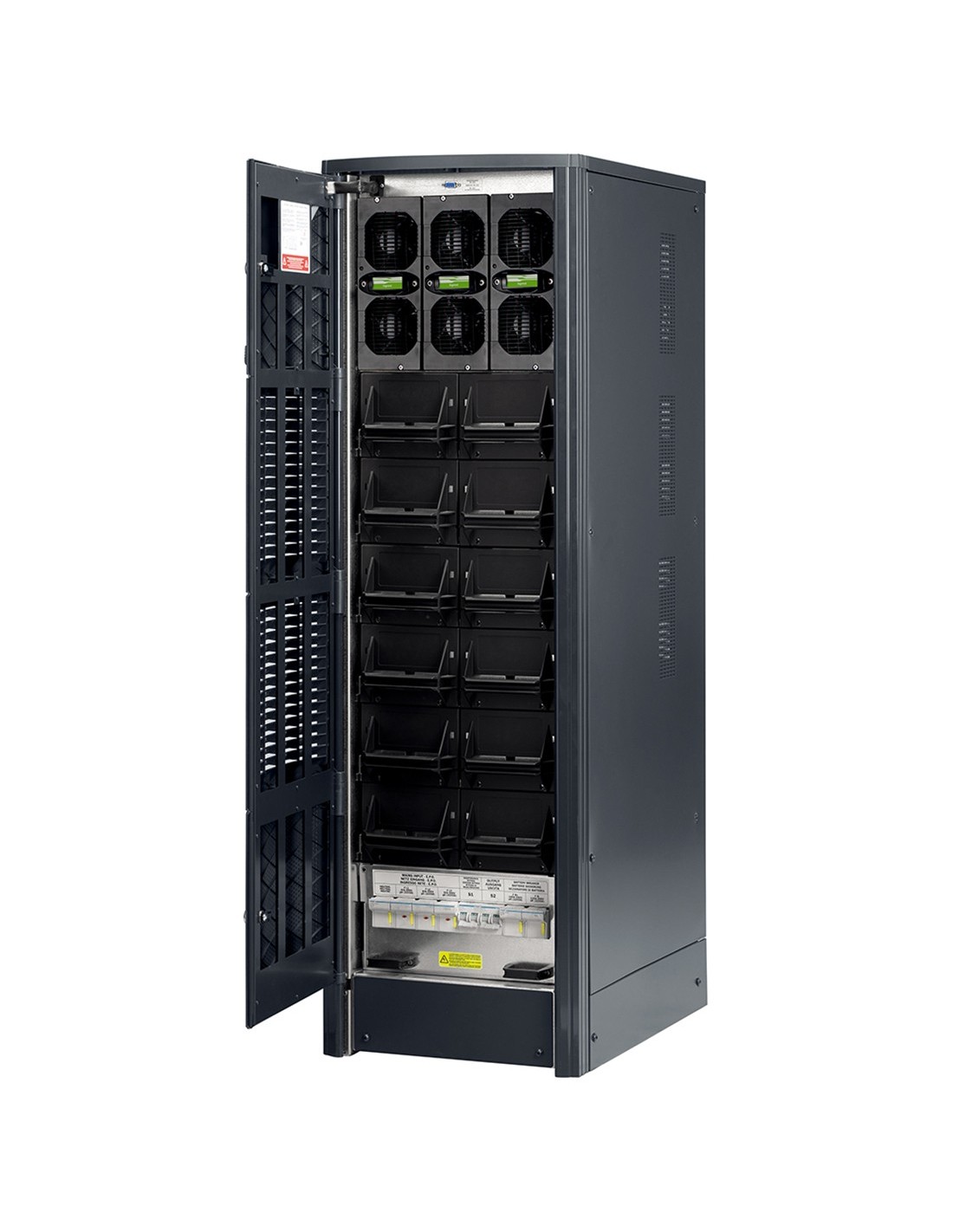

TRIMOD HE
Gli UPS TRIMOD HE sono gruppi di continuità trifase con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, architettura modulare, con possibilità di configurazione N+X ridondante. Sono composti da singoli moduli monofase ridondanti e autoconfigurabili ed erogano una potenza nominale da 10 a 80kW, sono equipaggiati con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno degli UPS in un apposito vano o in uno o più armadi esterni.
Legrand TRIMOD HE. Topologia UPS: Doppia conversione (online), Potenza in uscita: 10 kVA, Potenza in uscita: 10000 W. Tipo interfaccia seriale: RS-232. Tecnologia batteria: Acido piombo (VRLA), Voltaggio della batteria: 12 V, Tempo di salvataggio minimo a pieno carico: 49 min. Fattore di forma: Tower, Colore del prodotto: Nero, Tipo di display: LCD. Larghezza: 1650 mm, Profondità: 414 mm, Altezza: 628 mm
| Caratteristiche |
| Topologia UPS | Doppia conversione (online) |
| Potenza in uscita | 10 kVA |
| Potenza in uscita | 10000 W |
| Forma d'onda | Onda sinusoidale pura |
| Tensione operativa in entrata (min) | 220 V |
| Tensione operativa in entrata (max) | 400 V |
| Frequenza di ingresso | 45/65 Hz |
| Tensione operativa di uscita (min) | 220 V |
| Tensione di uscita (max) | 400 V |
| frequenza output | 50/60 Hz |
| Regolazione della frequenza di uscita | -2 - 2 Hz |
| Regolazione della tensione di uscita | -1 - 1% |
| Corrente massima | 57,6 A |
| Numero di fasi di ingresso | 3 |
| Numero di fasi di uscita | 3 |
| Efficienza | 96% |
| Fattore di potenza di ingresso | 1 |
| Fattore di cresta | 3:1 |
| modalità ECO | Sì |
| Spegnimento di emergenza (EPO) | Sì |
| Voltaggio in uscita Total Harmonic Distortion (THD) | 1% |
| Ingresso corrente Total Harmonic Distortion (THD) | 3% |
| Emissione acustica | 62 dB |
| Allarmi sonori | Sì |
| Riavvio automatico | Sì |
| Connettività |
| Interfaccia seriale | Sì |
| Tipo interfaccia seriale | RS-232 |
| Porta RS-232 | 2 |
| Connettore Emergency Power Off (EPO) | Sì |
| Batteria |
| Tecnologia batteria | Acido piombo (VRLA) |
| Voltaggio della batteria | 12 V |
| Tempo di salvataggio minimo a pieno carico | 49 min |
| Corrente di carica | 2,5 A |
| Batteria scambio a caldo | Sì |
| Partenza a freddo | Sì |
| Design |
| Fattore di forma | Tower |
| Colore del prodotto | Nero |
| Modulare | Sì |
| Tipo di display | LCD |
| Indicatori LED | Sì |
| Codice di protezione internazionale (IP) | IP21 |
| Certificazione | CE, EAC, CMIM, EN 62040-1, EN 62040-2, EN 62040-3 |
| Condizioni ambientali |
| Intervallo temperatura di funzionamento | 0 - 40 °C |
| Intervallo di temperatura | -20 - 50 °C |
| Range di umidità di funzionamento | 0 - 95% |
| Altitudine di funzionamento | 0 - 1000 m |
| Dimensioni e peso |
| Larghezza | 1650 mm |
| Profondità | 414 mm |
| Altezza | 628 mm |
| Peso | 346,5 kg |
| Dati su imballaggio |
| Larghezza imballo | 414 mm |
| Profondità imballo | 429 mm |
| Altezza imballo | 1650 mm |
| Peso dell'imballo | 346,5 kg |
| Dati logistici |
| Quantità per pallett | 1 pz |
| Larghezza scatola principale | 800 mm |
| Lunghezza del cartone principale | 1200 mm |
| Altezza scatola principale | 1870 mm |
| Peso del cartone principale | 364,7 kg |
| Quantità per cartone principale | 1 pz |
