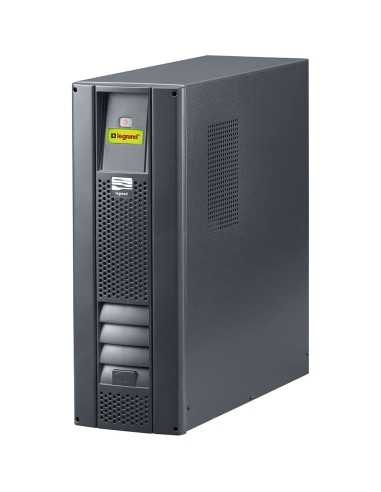

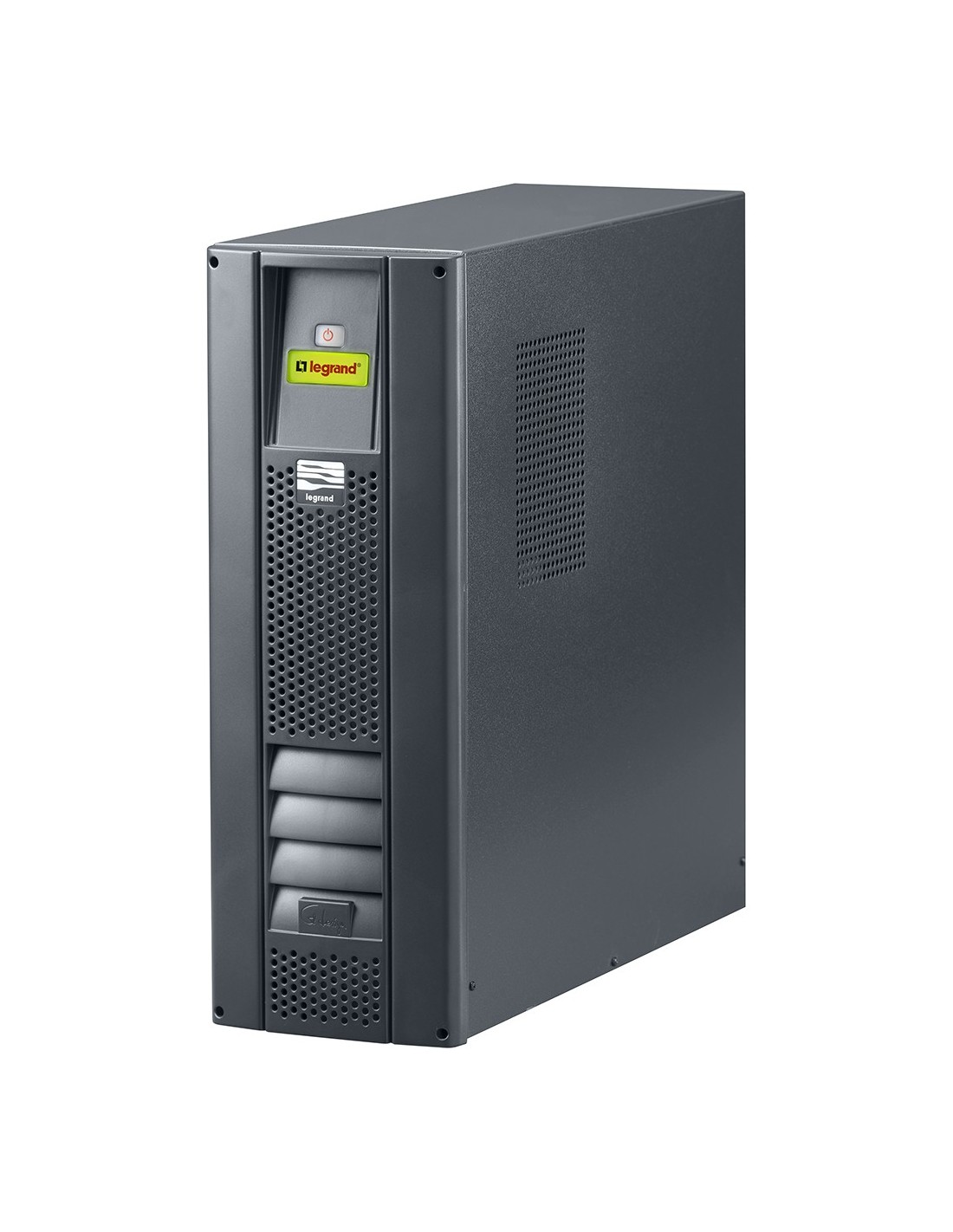

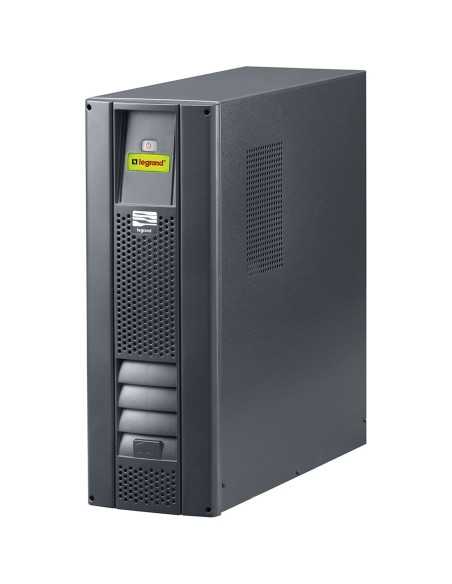

L’UPS Legrand modello Whad 2000 è un gruppo di continuità con tecnologia PWM ad alta frequenza, tipologia On Line a Doppia Conversione, neutro passante, Potenza Nominale 2.000 VA – 1.400 W, equipaggiato con batterie d’accumulatori di tipo ermetico regolate da valvola, contenute all’interno dell’UPS in un apposito vano o in uno o più armadi esterni, dimensionate per garantire un’autonomia minima di 10 minuti all’80% del carico.
Il raddrizzatore dell’UPS è costituito da un circuito di controllo e regolazione (PFC), che oltre alle funzioni di normale raddrizzatore provvede a:
- correggere automaticamente il fattore di potenza del carico per riportarlo ad un valore >0,99 già con carico applicato in uscita pari all’ 20% del carico nominale
- alimentare l’inverter senza richiedere energia alle batterie anche in presenza di tensione di rete molto bassa (funzionamento con alimentazione da rete per valori di VIN ≅ 110 Vac al 50% del carico nominale)
- assicurare una distorsione armonica totale della corrente d’ingresso THDIin < 3% senza l’aggiunta di filtri o componenti supplementari L’UPS è ridondante in potenza, con moduli di potenza da 1.000 VA, contenuti nel cabinet UPS, con opportune ritenute meccaniche e collegamenti elettrici dedicati e predisposti.
Legrand WHAD 2000. Topologia UPS: Doppia conversione (online), Potenza in uscita: 2 kVA, Potenza in uscita: 1400 W. Tipo interfaccia seriale: RS-232. Tecnologia batteria: Acido piombo (VRLA), Capacità della batteria: 7 Ah, Voltaggio della batteria: 12 V. Fattore di forma: Tower, Colore del prodotto: Nero, Indicatori LED: status. Larghezza: 160 mm, Profondità: 425 mm, Altezza: 460 mm
| Caratteristiche |
| Topologia UPS | Doppia conversione (online) |
| Potenza in uscita | 2 kVA |
| Potenza in uscita | 1400 W |
| Forma d'onda | Sinusoidale |
| Tensione operativa in entrata (min) | 184 V |
| Tensione operativa in entrata (max) | 265 V |
| Frequenza di ingresso | 50/60 Hz |
| Tensione di uscita (max) | 230 V |
| frequenza output | 50/60 Hz |
| Regolazione della tensione di uscita | 1% |
| Fattore di potenza di ingresso | 0,99 |
| Fattore di cresta | 3,5:1 |
| Voltaggio in uscita Total Harmonic Distortion (THD) | 4% |
| Ingresso corrente Total Harmonic Distortion (THD) | 10% |
| Emissione acustica | 42 dB |
| Connettività |
| Interfaccia seriale | Sì |
| Tipo interfaccia seriale | RS-232 |
| Batteria |
| Tecnologia batteria | Acido piombo (VRLA) |
| Capacità della batteria | 7 Ah |
| Voltaggio della batteria | 12 V |
| Numero di celle della batteria | 3 |
| Design |
| Fattore di forma | Tower |
| Colore del prodotto | Nero |
| Indicatori LED | status |
| Codice di protezione internazionale (IP) | IP21 |
| Condizioni ambientali |
| Intervallo temperatura di funzionamento | 0 - 40 °C |
| Intervallo di temperatura | -20 - 50 °C |
| Range di umidità di funzionamento | 20 - 80% |
| Dimensioni e peso |
| Larghezza | 160 mm |
| Profondità | 425 mm |
| Altezza | 460 mm |
| Peso | 23 kg |
