Connettività 10Gb Ethernet migliorata per i blade serie M
Dell Connettività di rete M8024-k semplifica l'installazione e la gestione dei server blade 10 GbE. Fornisce la connettività 10 GbE per un massimo di 16 server blade della serie M dotati delle più recenti schede di rete secondarie (NDC) o schede mezzanine 10 Gb basate su KR.
Non sei ancora pronto per 10 GbE? Nessun problema. M8024-k supporta anche le connessioni GbE, sia per il server sia per la LAN, garantendo un'adozione rapida della tecnologia 10 GbE al momento necessario. Questo tipo di flessibilità, insieme a una maggiore larghezza di banda e prestazioni 10 GbE migliori, consente di soddisfare le esigenze sempre diverse dei centri dati che si avvalgono della virtualizzazione e di altre tecnologie a elevato traffico di I/O.
Dell Connettività di rete M8024-k è inoltre uno switch di transito FCoE che può essere collegato a una rete di centri dati convergente esterna per estendere un fabric FCoE disponibile. Con l'upgrade del firmware 4.2, M8024-k utilizza FIP (FCoE Initialization Protocol) per eseguire funzioni di rilevamento, inizializzazione e manutenzione dei dispositivi FC_BB_E.
La funzione di snooping FIP consente a M8024-k di collegare i server blade della serie M di Dell a uno switch di inoltro FCoE top-of-rack o end-of-row esterno e fornisce la connettività FCoE ai server. Questa funzione, insieme all'ottimizzazione iSCSI, al rilevamento e al monitoraggio iSCSI TLV e DCBx, garantisce prestazioni 10 GbE ottimali in un centro dati completo.
Sfruttamento dei vantaggi della virtualizzazione
Grazie a un massimo di 24 porte 10 GbE, Dell Connettività di rete M8024-k è in grado di soddisfare le esigenze di una larghezza di banda elevata legate alle CPU multi-core e alla virtualizzazione dei server. In combinazione con i server blade PowerEdge M710HD dotati di schede di rete secondarie 10 Gb, M8024-k fornisce una connettività Fabric A 10 Gb completa e lascia spazio alla crescita o ad altre tecnologie nei Fabric B e C.
Grazie al supporto della connettività alle schede di interfaccia di rete e alle schede di rete convergenti (CNA) 10 Gb basate su KR della serie M, M8024-k apre le porte alle funzionalità più all'avanguardia del networking, inclusi il partizionamento delle schede di interfaccia di rete (NPAR), la virtualizzazione SR-IOV e iSCSI.
Flessibilità di crescita con FlexIO e stacking scalabile
Man mano che l'azienda si espande, si può assecondare facilmente la crescita con 16 porte 1/10 GbE interne, 4 porte SFP+ avanzate 1/10 GbE esterne integrate e un alloggiamento FlexIO. Con FlexIO è possibile aggiungere o sostituire gli uplink modulari in base alle esigenze.
- Modulo FlexIO SFP+ a 4 porte
- Modulo FlexIO 10GBASE-T a 2 porte
- Modulo FlexIO CX-4 a 3 porte
Inoltre la gestione di un singolo stack IP facilita la scalabilità. Con la versione 4.2 del firmware, è possibile collegare un massimo di sei switch wire-speed e gestirli come un unico switch con un numero elevato di porte tramite il Web, l'interfaccia della riga di comando (CLI) o le interfacce di gestione SNMP sullo switch principale.
Semplicità di utilizzo con Simple Connect for LAN (Connessione semplice per LAN)
La modalità operativa predefinita Simple Switch (Switch semplice) permette di installare e gestire le configurazioni blade basate su 10 Gb con semplicità e una minima attività di amministrazione della rete. Simple Switch consente l'autoconfigurazione e l'aggregazione delle porte nelle connessioni a LAN esterne.
La modalità switch completa, invece, ha come vantaggio una curva di apprendimento più breve e una perfetta integrazione di M8024-k nelle reti Cisco® o in altre LAN esistenti che usano l'interfaccia a riga di comando (CLI) standard di settore. Queste capacità, unite a funzioni per QoS, sicurezza e gestione di classe enterprise, fanno di M8024-k la scelta ideale per le esigenze di switching Ethernet interno allo chassis di oggi e di domani.
Entrambe le modalità operative permettono di installare e gestire i blade della serie M in modo semplice ed efficiente con Ethernet a 10 Gb e rappresentano la soluzione perfetta per l'utilizzo dei centri dati e il risparmio di tempo e denaro.

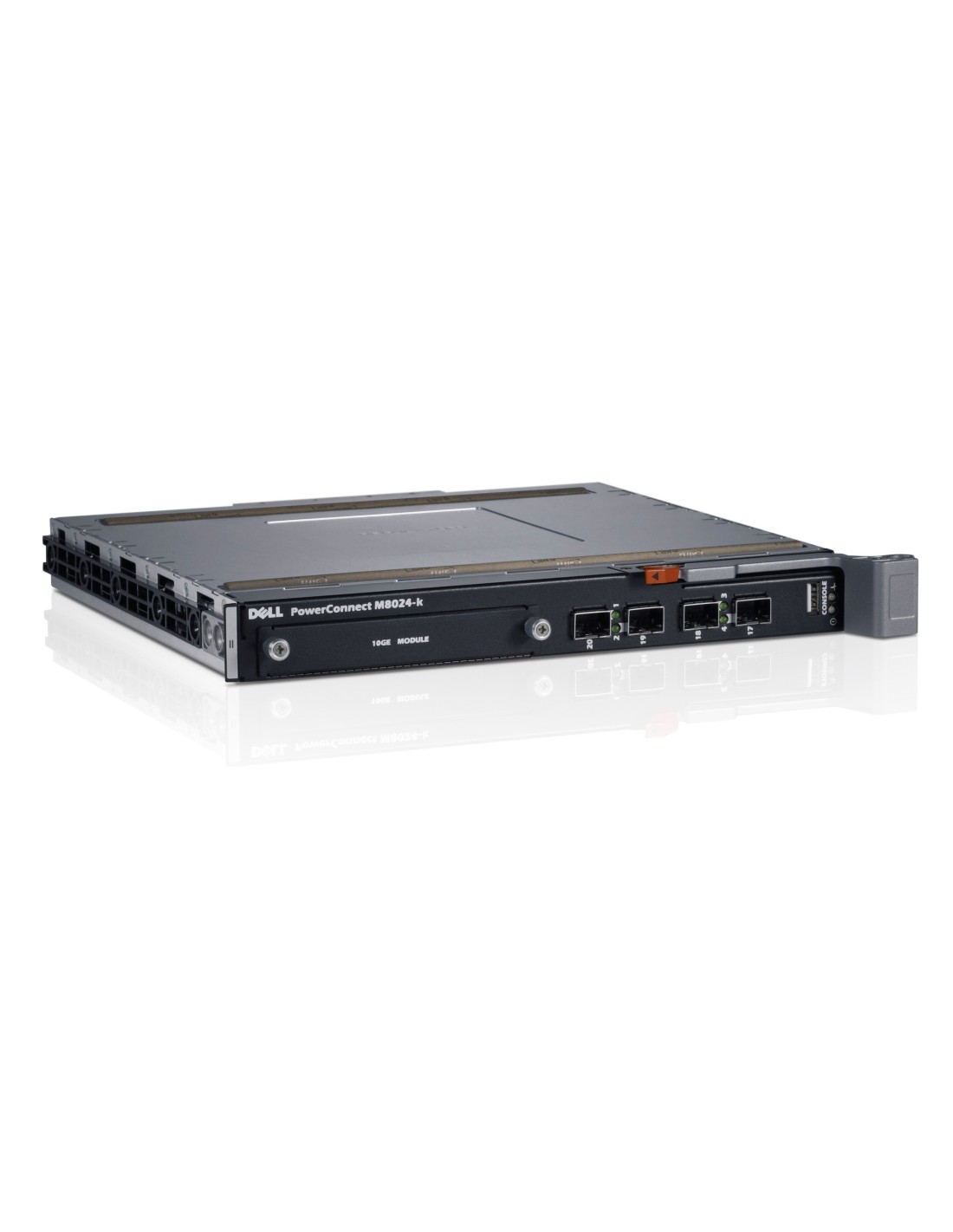

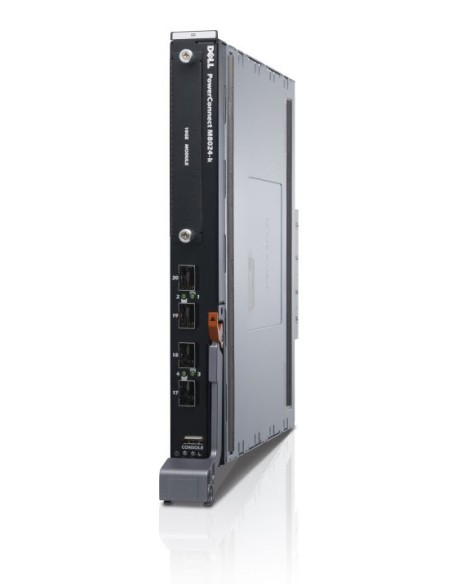

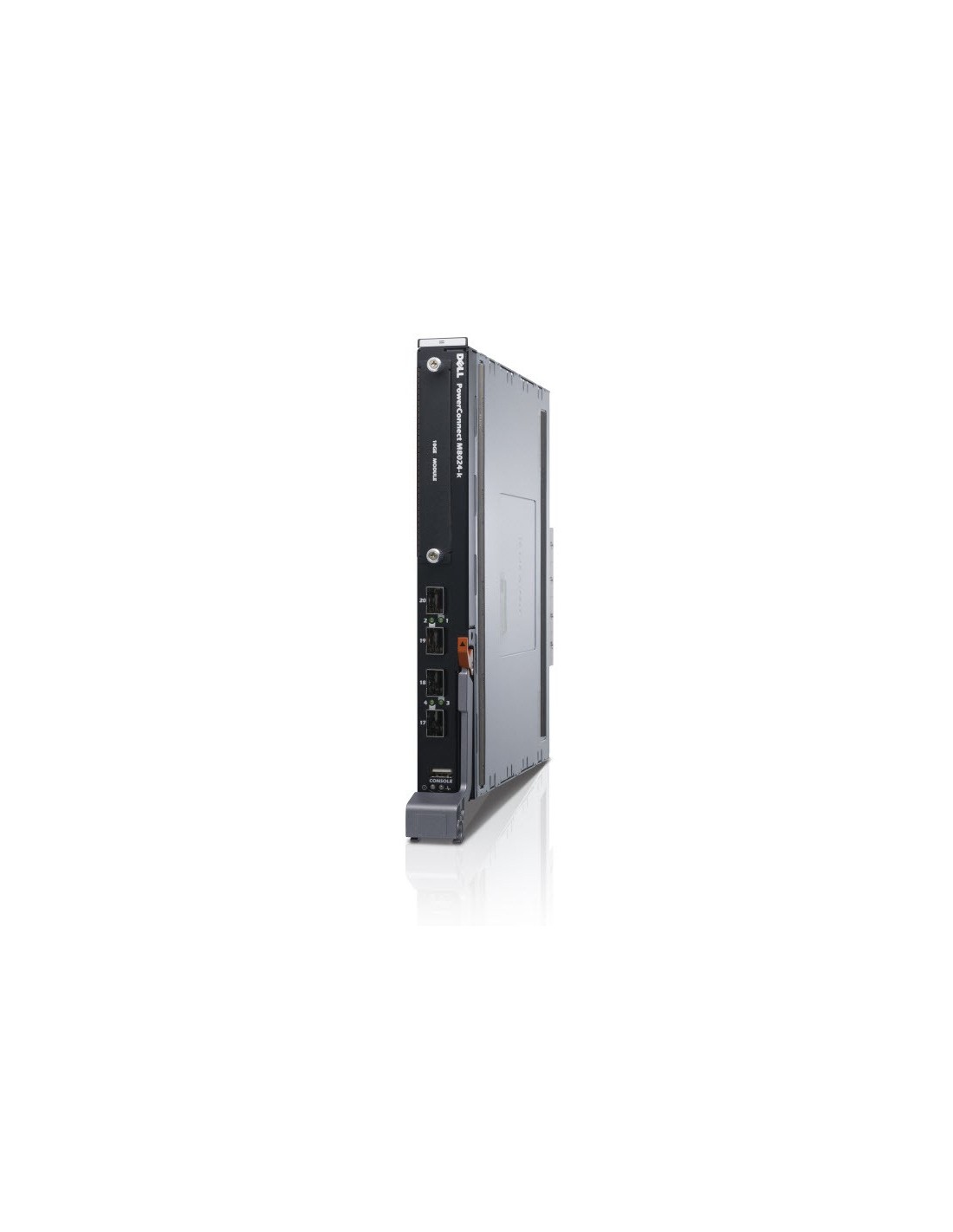

DELL PowerConnect M8024-k. Tipo interruttore: Gestito, Livello del commutatore: L3. Tipo di porte RJ-45: 10G Ethernet (100/1000/10000), Quantità di porte RJ-45: 24, Console port: USB. Full duplex. Dimensioni tavola MAC: 16000 voci, Capacità di commutazione: 480 Gbit/s. Standard di rete: IEEE 802.1ab,IEEE 802.1D,IEEE 802.1p,IEEE 802.1Q,IEEE 802.1w,IEEE 802.1x,IEEE 802.2,IEEE.... Fattore di forma: 1U
| Caratteristiche di gestione |
| Tipo interruttore | Gestito |
| Livello del commutatore | L3 |
| Supporto qualità del servizio (QoS) | Sì |
| Gestione web-based | Sì |
| Registro evento di sistema | Sì |
| Supporto MIB | RMON, VRRP, RIPv1/2, OSPFv1/v2/v3, CIDR, ICMP, IRDP, ARP, DVMRP |
| Connettività |
| Quantità di porte RJ-45 | 24 |
| Tipo di porte RJ-45 | 10G Ethernet (100/1000/10000) |
| Quantità di slot del modulo SFP+ | 4 |
| Console port | USB |
| Quantità di porte Cx4 | 3 |
| Collegamento in rete |
| Standard di rete | IEEE 802.1ab,IEEE 802.1D,IEEE 802.1p,IEEE 802.1Q,IEEE 802.1w,IEEE 802.1x,IEEE 802.2,IEEE 802.3,IEEE 802.3ab,IEEE 802.3ac,IEEE 802.3ad,IEEE 802.3ae,IEEE 802.3ak,IEEE 802.3u,IEEE 802.3x,IEEE 802.3z |
| Supporto 10G | Sì |
| Tecnologia Ethernet su cavi in rame | 10GBASE-T |
| Mirroring della porta | Sì |
| Routing IP | Sì |
| Apertura albero di protocollo | Sì |
| Numero di VLA | 1024 |
| Trasmissione dati |
| Dimensioni tavola MAC | 16000 voci |
| Capacità di commutazione | 480 Gbit/s |
| Throughput | 357 Mpps |
| Numero di code | 8 |
| Sicurezza |
| Caratteristiche DHCP | DHCP server,DHCP client |
| Lista di controllo accesso (ACL) | Sì |
| Funzione IGMP snooping | Sì |
| Supporto SSH/SSL | Sì |
| Funzioni Multicast |
| Supporto multicast | Sì |
| Protocolli |
| Protocolli di gestione | IGMPv2/3, SNMPv1/2c/3 |
| Protocollo di commutazione | LACP |
| Protocollo Data link | SSH |
| Protocolli di rete supportati | HTTP, TCP/UDP, DSCP, Telnet |
| Design |
| Fattore di forma | 1U |
| Colore del prodotto | Nero, Grigio |
| Indicatori LED | Sì |
| Prodotti compatibili | PowerEdge M1000e |
| Prestazione |
| Tipo memoria | SDRAM |
| RAM installata | 512 MB |
| Memoria flash | 32 MB |
| Power over Ethernet (PoE) |
| Supporto Power over Ethernet (PoE) | No |
| Condizioni ambientali |
| Intervallo temperatura di funzionamento | 0 - 45 °C |
| Intervallo di temperatura | -20 - 70 °C |
| Range di umidità di funzionamento | 10 - 90% |
| Umidità | 10 - 95% |
| Dimensioni e peso |
| Larghezza | 267 mm |
| Profondità | 258 mm |
| Altezza | 31 mm |
| Peso | 2,7 kg |
| Dati su imballaggio |
| Manuale dell'utente | Sì |
